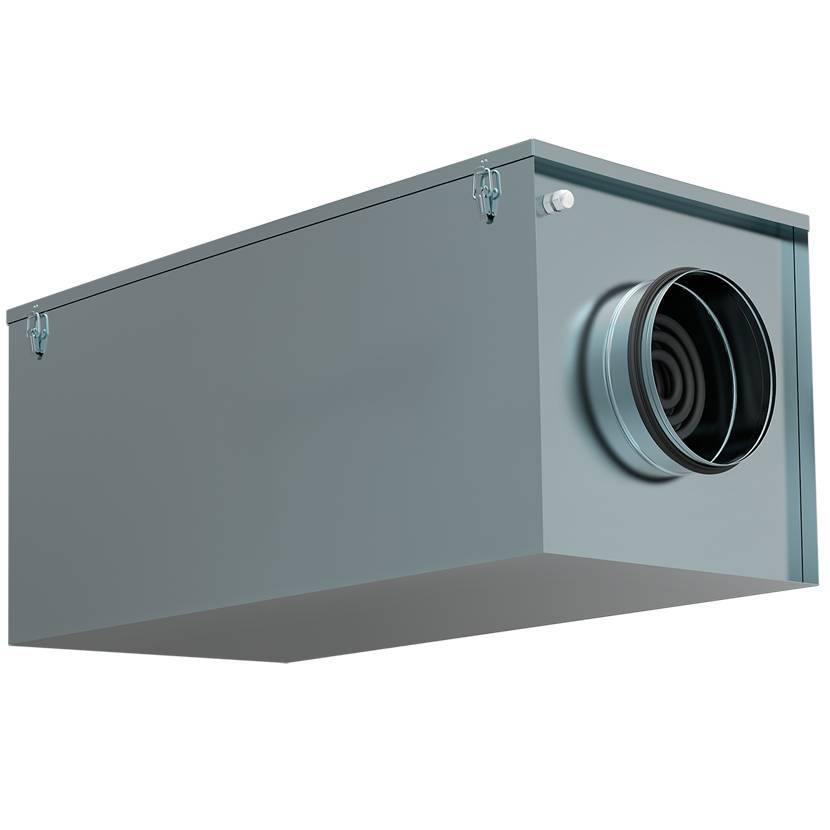

Установка приточная SHUFT ECO 160/1-5,0/ 2-A

Описание

Вентиляционная установка ECO предназначена для работы в помещениях небольших объемов: офисах, магазинах, квартирах и т.д. Установка изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 25 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.

Конструкция

Приточная установка оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Вентилятор оборудован асинхронным двигателем с внешним ротором и не требующими обслуживания уплотненными подшипниками с увеличенным сроком службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Трехфазные электрические нагреватели оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 50°С и перезапускается автоматически, вторая ступень настроена на 100°С и перезапускается вручную.

Дополнительно можно приобрести

Воздушный клапан DCA, обратный клапан RSK, быстроразъемные хомуты FCC,
однофазный плавный регулятор скорости MTY , пятиступенчатый трансформатор FSRE, шумоглушители SCr.

По желанию установка может быть укомплектована либо комплексной
системой, либо отдельными элементами автоматики.

В комплексную систему (модуль управления) входит щит автоматики со всеми необходимыми для работы датчиками.

Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, задатчик, регулятор скорости вентилятора, пульт дистанционного управления.

Кроме того, в установку можно установить дифференциальный датчик давления для индикации загрязненности фильтра.

Отличительные особенности

• Оптимальные массогабаритные показатели.


• Прочный двойной корпус из оцинкованной стали/ перфорированной оцинкованной стали.


• Звуко-, теплоизоляция 25 мм.


• Высокоэффективный вентилятор.


• Электронагреватель с ТЭНами из нержавеющей стали.


• Электронагреватель имеет одну ступень нагрева и оснащен термостатами защиты от перегрева с автоматическим возвратом при температуре 50°С и ручным возвратом при 100°С.


• Установка оборудована фильтром EU5.

Монтаж

Приточная установка ECO поставляется готовой к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха.

Необходимо предусматривать доступ для обслуживания установки.

Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.


• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Единственное требование - очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.

Перед очисткой необходимо убедиться, что:

• прекращена подача напряжения;


• выключатель заблокирован;


• крыльчатка вентилятора полностью остановилась;


• нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке установки следует помнить, что:

• фильтр подлежит замене один раз в полгода;


• для чистки крыльчатки ее требуется снять (вместе с электродвигателем);


• чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;


• нельзя применять агрессивные химические вещества или очистители;


• нельзя применять острые предметы и устройства, работающие под высоким давлением;


• нельзя погружать двигатель в воду или другую жидкость.

Подшипники в случае повреждения подлежат замене.

Гарантия - 12 месяцев
